Sie können sich auf die UT-Diagnose konzentrieren, während die Software den Rest erledigt.Die neue Version 4 von NDTkit UT – der Datenanalysesoftware für Ultraschallprüfungen (UT) – ist jetzt verfügbar. Viele neue Funktionen, Automatisierungsmöglichkeiten und die Unterstützung zahlreicher Dateiformate machen es zur ersten Wahl für exakte und schnelle UT-Daten-Analysen.
Highlight-Funktionen von NDTkit UT Version 4
NDTkit UT bietet ein hervorragendes Maß an Unterstützung für verschiedene UT-Dateiformate. Mit nur dieser einen zentralen Anwendung können Sie Daten von zahlreichen UT-Inspektionsgeräten von über 20 verschiedenen Herstellern analysieren. Wir haben Unterstützung für mehr als 40 Dateiformate (Evident, Eddyfi, Waygate usw.) integriert! In der neuesten Version 4 von NDTkit UT haben wir außerdem Unterstützung für neue Instrumente wie Omniscan X3 und Panther hinzugefügt.
Vorbei sind die Zeiten, in denen Sie die sich wiederholenden Verarbeitungsschritte selbst durchführen mussten – NDTkit UT ebnet den Weg für schnellere und genauere Analysen – dank der Anpassungs- und Automatisierungsfunktionen der Software. Dazu gehören 2D- und 3D-Segmentierung, Datenbankanbindung, Überdickenerkennung und viele weitere Funktionen.
Mit der Pro-Version können Sie die Software individuell anpassen: entweder über Python-Skripte oder über das Software Development Kit (SDK). Auf Anfrage bietet Testia die Entwicklung individueller Plugins an, die speziell auf Ihre Bedürfnisse zugeschnitten sind.
Zwei Lizenzmodelle verfügbar, um Ihren Anforderungen besser gerecht zu werden
Eine der wesentlichen Änderungen in Version 4 von NDTkit UT besteht darin, dass wir Ihnen nun zwei Lizenzversionen zur Auswahl anbieten. Auf diese Weise entscheiden Sie selbst, wie umfangreich Ihre digitale Toolbox für die NDT-Analyse sein soll – ob Sie die Grundfunktionen in der Standardversion benötigen oder ob Sie erweiterte und intelligente Funktionen in der Pro-Version nutzen möchten:
- Die Standardversion bietet Ihnen alles, was Sie für eine schnelle und zuverlässige UT-Datenanalyse benötigen, in einem Basispaket.
- Mit der Pro-Version bringen Sie Ihre Prozesse mit automatisierter Analyse-Unterstützung auf die nächste Stufe! Sie ist für vollwertige professionelle Anwendungsfälle konzipiert, die erweiterte Funktionen für spezifische Anforderungen benötigen.
Gerne beraten wir Sie bei der Auswahl der Lizenz-Version. Kontaktieren Sie unser Vertriebsteam für Ihre Anfrage.
Übersicht der Features in NDTkit UT Version 4
Die folgende Liste gibt Ihnen einen Überblick über die Funktionen, die in Version 4 von NDTkit UT enthalten im Vergleich zwischen Standard- bzw. Pro-Version:
Darstellung und Dateiformate
| Feature | Verfügbarkeit der Standardversion | Verfügbarkeit der Pro-Version |
|---|---|---|
| Mehr als 40 gängige Dateiformate (Evident, Eddyfi, Waygate usw.) | ✔ | ✔ |
| Import von Bilddateien (BMP, GIF, JPG, PNG, TIFF) | ✔ | ✔ |
| Bilder zu C-Scans konvertieren | ✔ | ✔ |
| Import von CAD-Dateien (IGES & STEP) | ✘ | ✔ |
| 3D-Visualisierung des gescannten Teils (Anzeige von C-Scans / A-Scans + 3D-Projektion) | ✘ | ✔ |
| Auswahl der Scan-Ansichten (A-Scan, Multipeaks, C-Scan: AMP, TOF, Freq) | ✔ | ✔ |
| Zoom-Funktionen (vordefinierter Zoom, Verknüpfungen, Zoom-Synchronisierung) | ✔ | ✔ |
| Synchronisierte Position, Werte, Zoom zwischen verschiedenen Scanansichten (A-Bild, C-Bild, 3D, B-Bild) | ✔ | ✔ |
Zum Anfang der Feature-Liste springen
Pre-Processing
| Feature | Verfügbarkeit der Standardversion | Verfügbarkeit der Pro-Version |
|---|---|---|
| A-Scan-Smart-Gate-Synchronisation (Blenden mit mehreren Punkten definieren und sie synchronisieren mit variablen Rückwandechos oder mit Sollwerten in einem C-Scan) | ✔ | ✔ |
| Referenz-C-Scan (synthetische C-Scans erstellen oder pseudo-Defekte integrieren) | ✘ | ✔ |
| Filterung von C-Scans | ✘ | ✔ |

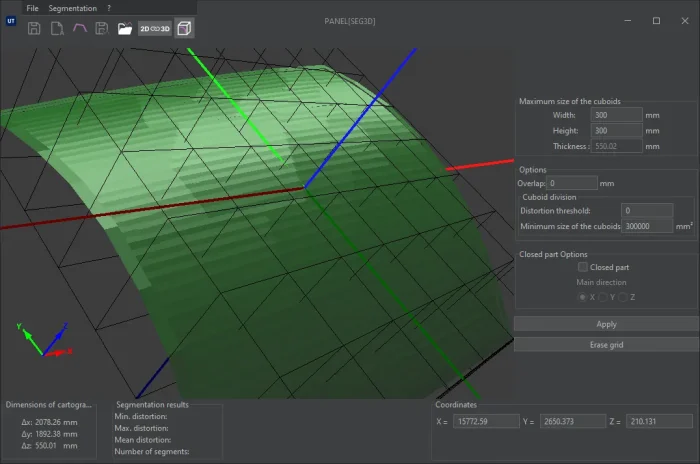

| 2D/3D-Segmentierung (Mehrere Personen können zeitgleich das gleiche Teil analysieren, z.B. an einem Großbauteil) | ✘ | ✔ |
| Rückwand-Echofilter (Fehlstellen in flachen oder geneigten Bereichen automatisch erkennen) | ✘ | ✔ |
| Datenbankverbindung (Fehlstellen aus der Datenbank Ihres Unternehmens speichern/laden) | ✘ | ✔ |
| Kantenkorrektur | ✔ | ✔ |
| C-Scan-Vergleich (Vergleichende Analyse eines Teils mit einer Referenz) | ✔ | ✔ |
| Rechenoperationen (Z.B. ein C-Scan von einem Referenz-C-Scan abziehen, um Mängel hervorzuheben) | ✔ | ✔ |
| Zusammenführen (mehrere Aufnahmen, z. B. vom gleichen Teil, zusammenfügen) | ✔ | ✔ |
| Backlash-Korrektur | ✔ | ✔ |
| Automatische Konturenerkennung | ✔ | ✔ |
Zum Anfang der Feature-Liste springen
A-Scan & C-Scan-Analyse
| Feature | Verfügbarkeit der Standardversion | Verfügbarkeit der Pro-Version |
|---|---|---|
| A-Scan-Gating | ✔ | ✔ |
| Analyse-Bereiche auf dem C-Scan auswählen | ✔ | ✔ |
| C-Scan-Masken und -Layouts | ✔ | ✔ |
| Manuelle Fehlererkennung | ✔ | ✔ |
| Automatische Fehlererkennung und -gruppierung | ✔ | ✔ |
| Automatische Fehlererkennung und Gruppierung an Bohrlöchern | ✔ | ✔ |
| Messoptionen (Abstände, Winkel und Flächen) | ✔ | ✔ |
| Porositätsberechnung (Prozentsatz der Porosität im Teil wird basierend auf Amplituden- und ToF-C-Scans berechnet) | ✔ | ✔ |
| Dickenmessungen (an ausgewählten Messpunkten) | ✔ | ✔ |
| Automatische Erkennung von Überdicken (in einer ausgewählten Fläche eines C-Scans) | ✘ | ✔ |
| Histogramm | ✔ | ✔ |
| Automatisierter Modus (Erstellung von Verarbeitungssequenzen) | ✘ | ✔ |
Zum Anfang der Feature-Liste springen
Zusatzfunktionen
| Feature | Verfügbarkeit der Standardversion | Verfügbarkeit der Pro-Version |
|---|---|---|
| Anwendungssprachen: Deutsch, Englisch, Französisch, Spanisch | ✔ | ✔ |
| Bedienungshandbücher (HTML, PDF oder API) | ✔ | ✔ |
| Support über das Ticketing-System | ✔ | ✔ |
| Software-Anpassungen (mit Python) | ✘ | ✔ |
| Offene Architektur / SDK | ✘ | ✔ |
| Lizenzoptionen: Lokal oder Netzwerk | ✔ | ✔ |
| Betriebssystemkompatibilität: Windows10, Windows11 | ✔ | ✔ |
Zum Anfang der Feature-Liste springen
Reporting
| Feature | Verfügbarkeit der Standardversion | Verfügbarkeit der Pro-Version |
|---|---|---|
| Fehlertabellen | ✔ | ✔ |
| Benutzerdefinierte Screenshots | ✔ | ✔ |
| Automatischer Dateiexport der Ergebnisse (XLS, DOCX, PDF) | ✔ | ✔ |
